Rack bauen - korrekte Maße?

[MrTommyGrowls]

Soo,

da ich gerade das Gespräch mit @Cymon hatte mal die Frage:

Wenn man sich ein Rack, bspw. aus 18 mm Multiplex, selbst bauen will, welche Maße muss man einhalten?

Breite: 19" sind ca. 48,26 cm, wie viel muss ich für die Schinene in der Breite noch dazu rechnen?
Gefunden habe ich nur folgendes: Die Lochreihen haben horizontal 465,14 mm (18 5/16″) Mittenabstand.

Höhe: 1 HE = 1,75", das sind 4,45 cm, ich würde also pro HE 45 mm rechnen + 10-20 mm "Luft" nach Oben für Füße etc.

Tiefe: Ergibt sich aus Gerätetiefe und etwas Luft nach Vorne und Hinten (in meinem Fall ist der T.Amp mit 38 cm angegeben, ich messe lieber nochmal nach, er hat ja vorne noch diese "Bügel" mit dran)

Rackschienen: gibt's günstig von Adam Hall

https://www.conrad.de/de/adam-hall-...!!g!!&ef_id=V07DKQAAAQbDdCAo:20160602093251:s

Was muss ich noch beachten?



[bubueye]

Darauf das die Rackschienen unterschiedliche Maße haben, danach richtet sich dann auch die Gesamtbreite des Racks. Die Adam Hall sind n bissl Breiter, wenn ich die in ein "normales" Rack einbauen würde, dann passt kein Gerät mehr erein, da der Abstand der Befestigungen dann zu eng ist.
Die Bügel vom Tamp stören nicht weiter, wenn die nicht über die Kante herausstehen sollen, dann kann man ja die Schienen weiter nach hinten versetzen.



[bubueye]

Normal verschwinden die Bügel im Deckel. Platz nach hinten brauchst du n bissl mehr, für den ganzen Steckergedöns.



[MrTommyGrowls]

Okay. Muss dann aber in der Tiefe berücksichtigt werden. Würde zumindest vorne gerne n deckel drauf machen können



[Flobert]

Wow...du bist echt König Knauser, Bug.
Warum willst´n jetzt ´n Rack selber bauen?



[MrTommyGrowls]

Weil mein 3he rack hässlich ist

Das hat nix mit geknauser zu tun, eher mit Ästhetik

Finde sowas echt hübsch



[FF]

Naja, das ist zwar hübsch, dafür völlig nutzlos. Ein Rack / Case sollte ja auch eine Funktion haben. Das abgebildete Rack schützt die Bedienelemente überhaupt nicht. Da muss dann nochmals ein Transportcase drum und alles wird unnötig schwer.



[dereinevogelda]

Naja, das ist zwar hübsch, dafür völlig nutzlos. Ein Rack / Case sollte ja auch eine Funktion haben. Das abgebildete Rack schützt die Bedienelemente überhaupt nicht. Da muss dann nochmals ein Transportcase drum und alles wird unnötig schwer.

Naja, er meinte ja deswegen:

"Okay. Muss dann aber in der Tiefe berücksichtigt werden. Würde zumindest vorne gerne n deckel drauf machen können."



[MrTommyGrowls]

Außerdem spiele ich eine Kombination aus Preamp und Endstufe, das muss ja irgendwie zusammen gebappt werden ne



[Gast60969]

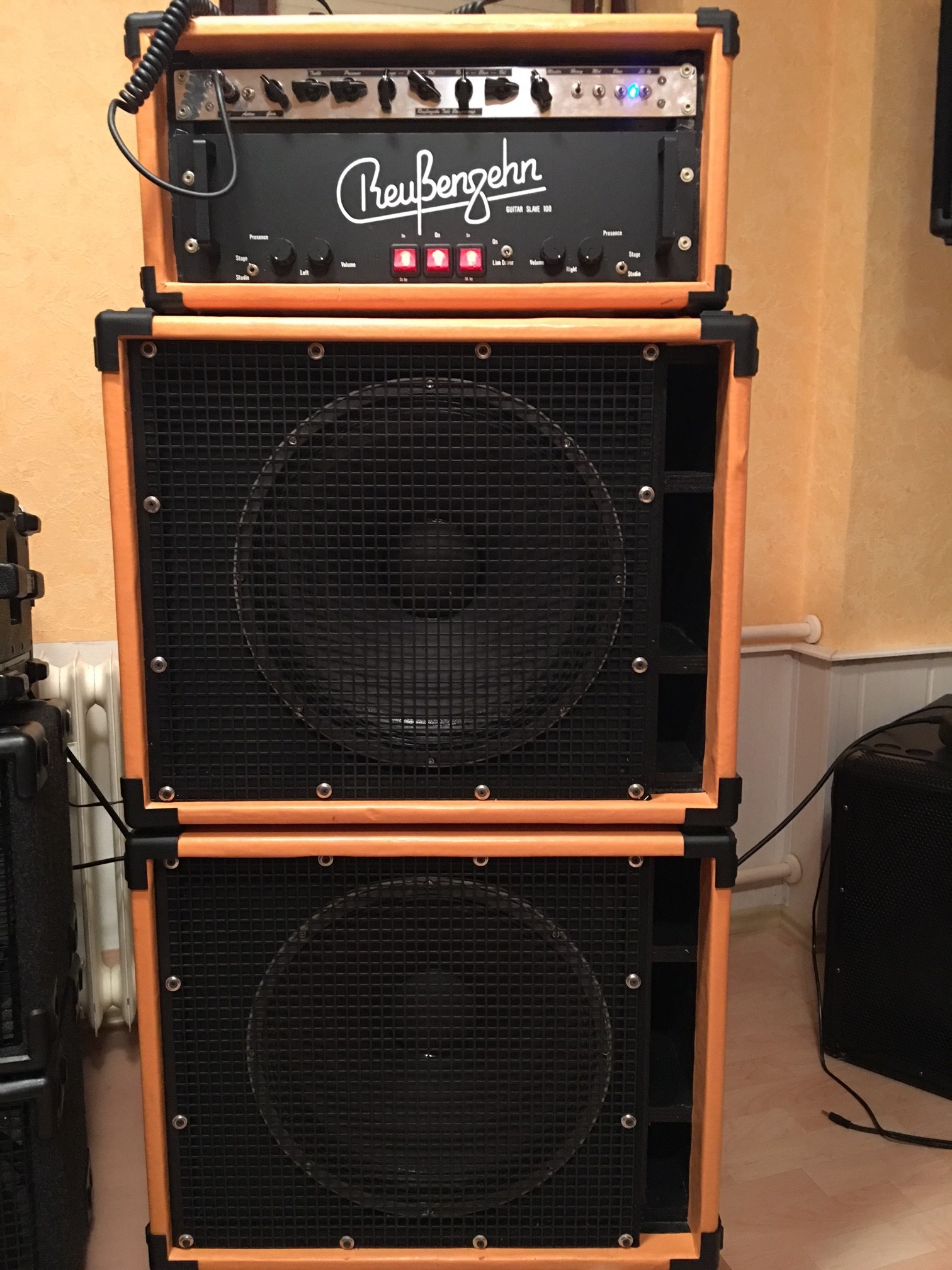

Deswegen habe ich mir die Boxen von bubueye gekauft, da war das passende Rack für meine Reussenzehn Vor- und Endstufenkombi gleich dabei.



[MrTommyGrowls]

Sowat würde mir ja vollkommen reichen. 4 Wände, 2 Griffe, Rackschienen, Leder oder Tolex, Chromecken, evtl. n Deckel für Vorne bastelisieren. Fertich.

Ich mops ma dein Foto hier drinne rein ne.



[movntainkvlt]

Lass dir hier einen Bausatz anfertigen. Das Holz einfach unbehandelt nehmen und vor dem zusammenbauen lasieren oder beizen.

https://www.casebuilder.com/de/



[MrTommyGrowls]

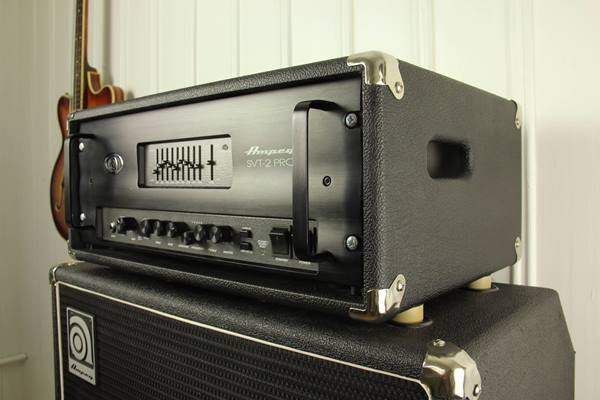

dann kann ich auch gleich n fertiges kaufen, ich will ja kein richtiges rack mit alukanten etc., siehe die Bilder vom Ampeg und von Logabass' Rack.

Ampsleeve is vllt. noch n besseres Wort.



[haebbe58]

Hi,

am einfachsten ist das Rackschienen-Profil hier:

https://www.thomann.de/de/adam_hall_6162_schiene.htm

Das hat sich am besten bewährt und die genauen Maße sind damit sehr einfach zu ermitteln, da Du die für die Rack-Innenbreite genau 50 cm brauchst. Damit stimmt dann das 19" Maß genau, wenn Du als Deckel und Boden genau 50 cm breite Bretter nimmst.

Als Tiefe würde ich 40 cm mindestens veranschlagen, eher mehr. Aber auch nicht zuviel, je nach Boxentiefe, sonst sieht das etwas dämlich aus, wenn das Amp-Rack hinten oder vorne zu weit übersteht.

Als Holz würde ich MPX mit 18cm wählen, damit hält das Rack dann am meisten aus. Die Bretter sollten verleimt (Ponal Express) und zusätzlich verschraubt werden, am besten mit versenkbaren Schrauben mit Frästaschen, die haben sich am besten beim Rack- und Boxenbau bewährt. Da zieht es die Bretter richtig schön zusammen, wenn man die reinschraubt und die Köpfe stehen nicht über ... nicht zu vergleichen mit dem Ramsch aus dem Baumarkt.

z.B. solche hier:

http://www.schrauben-engel.de/filea...nloads/prospekte/e-jet-broschuere-deutsch.pdf

ich nehme immer 3,0 x 35 T10/TTAP, Bit wird mitgeliefert, die gibt es zum Beispiel hier:

https://www.theo-schrauben.de/Schra...uben-gelb-TG-Senkkopf-1000-Stueck::59762.html

Gruß
Herbert



[bubueye]

Nix da Schrauben, das gehört gedübelt und dann ordentlich mit Spannzangen fixiert. Dann geht auch der Fräser nicht kaputt wenn die Radien gefräst werden.
Und warum kenn ich das Bild @ #11 noch nicht???



[Gast60969]

Ja wenn du nicht bei den Dicken Dingern und EVM 15L schaust, da gibts das Bild seit 16. April.



[bubueye]

Das ist ja ewig her...
