Hallöchen!
Ich verkaufe die Noll-Elektronik aus meinem Bass.
Es handelt sich hierbei um eine TCM3 in der "Custom"-Version.
Man hat Regler für Bässe/Mitten/Höhen -> http://noll-electronic.de/files/a25_tcm3_wiring_diagram.jpg
Ihr braucht noch ein "Treblepot". (50k)
ACHTUNG:
Die Elektronik führt jedoch nur den aktiven Höhenregler nach "draußen" für Bässe/Mitten sind kleine Trimmer in die Vergussmasse eingelassen worden.
Im "Lieferumfang" sind ein Push-Pull-Poti 500k/Log, sowie ein Balance-Poti enthalten.
Ich hätte gerne noch 40€ VHB dafür.
lg

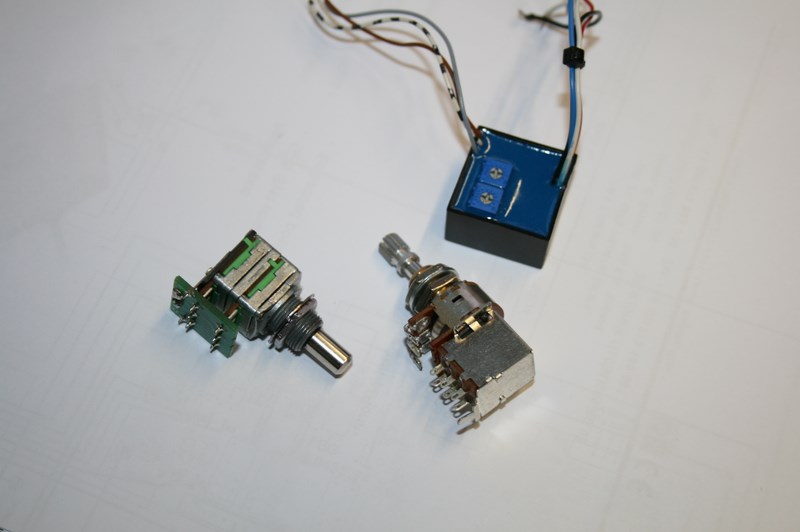

Hier noch ein Bild von dem "SET". Voll Funktionsfähig.
Technische Daten vom Hersteller:
Technical Data
The low impedance output of the TCM 3 provides other great features. You can run a cable for up to 100 feet (30 m) without losing high frequency response.
Input Impedance >1 MOhm
Output Impedance <10 KOhm
Input Sensitivity max. 450mV @ 9V
Output Voltage max. 4,5V @ 9V
S-N-Ratio 96dB (1KHz/5Vss)
Bass Control +/- 15dB @ 40Hz
Midrange Control +/- 15dB @ 400Hz
Treble Control +/- 15dB @ 4,2KHz
Operating Voltage +9V (+18V optional)
Power Consumption typ. 0,6mA @ 9V / 800h Batt. Life
Dimensions 25x25x15 mm
Ich verkaufe die Noll-Elektronik aus meinem Bass.
Es handelt sich hierbei um eine TCM3 in der "Custom"-Version.
Man hat Regler für Bässe/Mitten/Höhen -> http://noll-electronic.de/files/a25_tcm3_wiring_diagram.jpg
Ihr braucht noch ein "Treblepot". (50k)
ACHTUNG:
Die Elektronik führt jedoch nur den aktiven Höhenregler nach "draußen" für Bässe/Mitten sind kleine Trimmer in die Vergussmasse eingelassen worden.
Im "Lieferumfang" sind ein Push-Pull-Poti 500k/Log, sowie ein Balance-Poti enthalten.
Ich hätte gerne noch 40€ VHB dafür.
lg
Hier noch ein Bild von dem "SET". Voll Funktionsfähig.
Technische Daten vom Hersteller:
Technical Data
The low impedance output of the TCM 3 provides other great features. You can run a cable for up to 100 feet (30 m) without losing high frequency response.
Input Impedance >1 MOhm
Output Impedance <10 KOhm
Input Sensitivity max. 450mV @ 9V
Output Voltage max. 4,5V @ 9V
S-N-Ratio 96dB (1KHz/5Vss)
Bass Control +/- 15dB @ 40Hz
Midrange Control +/- 15dB @ 400Hz
Treble Control +/- 15dB @ 4,2KHz
Operating Voltage +9V (+18V optional)
Power Consumption typ. 0,6mA @ 9V / 800h Batt. Life
Dimensions 25x25x15 mm
