Klinkenbuchse gedreht - inneres Kabel abgerissen

[OkBasSue]

Lieber Schwarm,

Ich dachte mir so: oh der Klinkeneingang ist schon wieder locker - heut Dreh ich den endlich mal richtig fest. (Hätte ich bloß Dieses Video vorher angesehen)

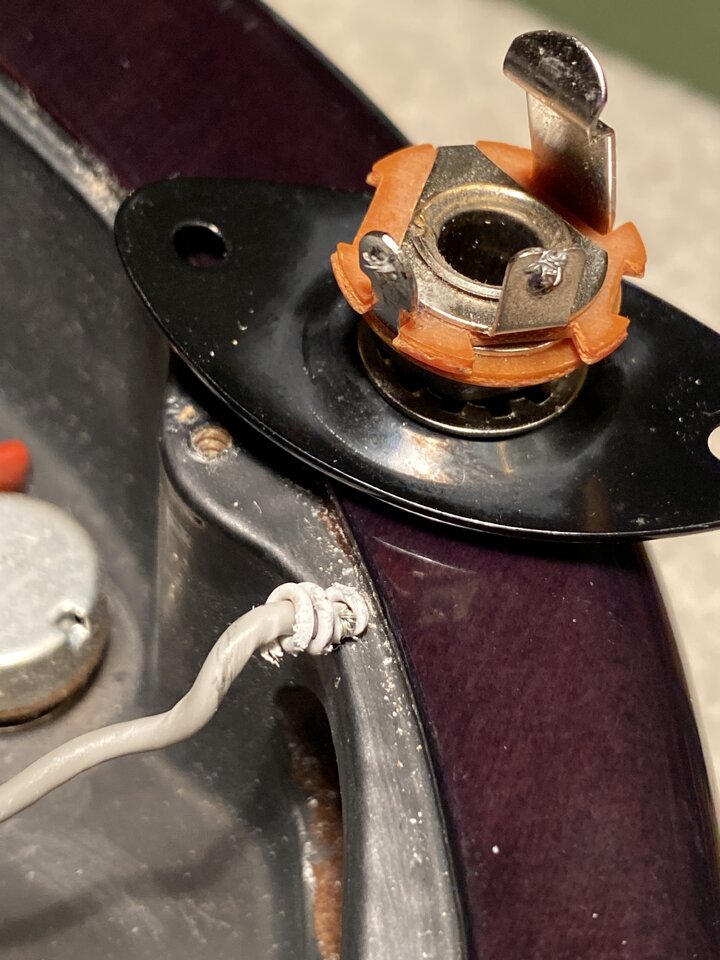

Nu hab ich den Salat - Kabel verdreht und abgerissen. Mein Mann macht mir das gerne wieder heile, aber:
Er, als mein „Haus&Hof Elektriker“ hat noch so zwei Fragen
1) an welchen der beiden Anschlüsse gehört das Kabel?
2) wo ist das zweite Kabel?

Zu 2) da war kein zweites

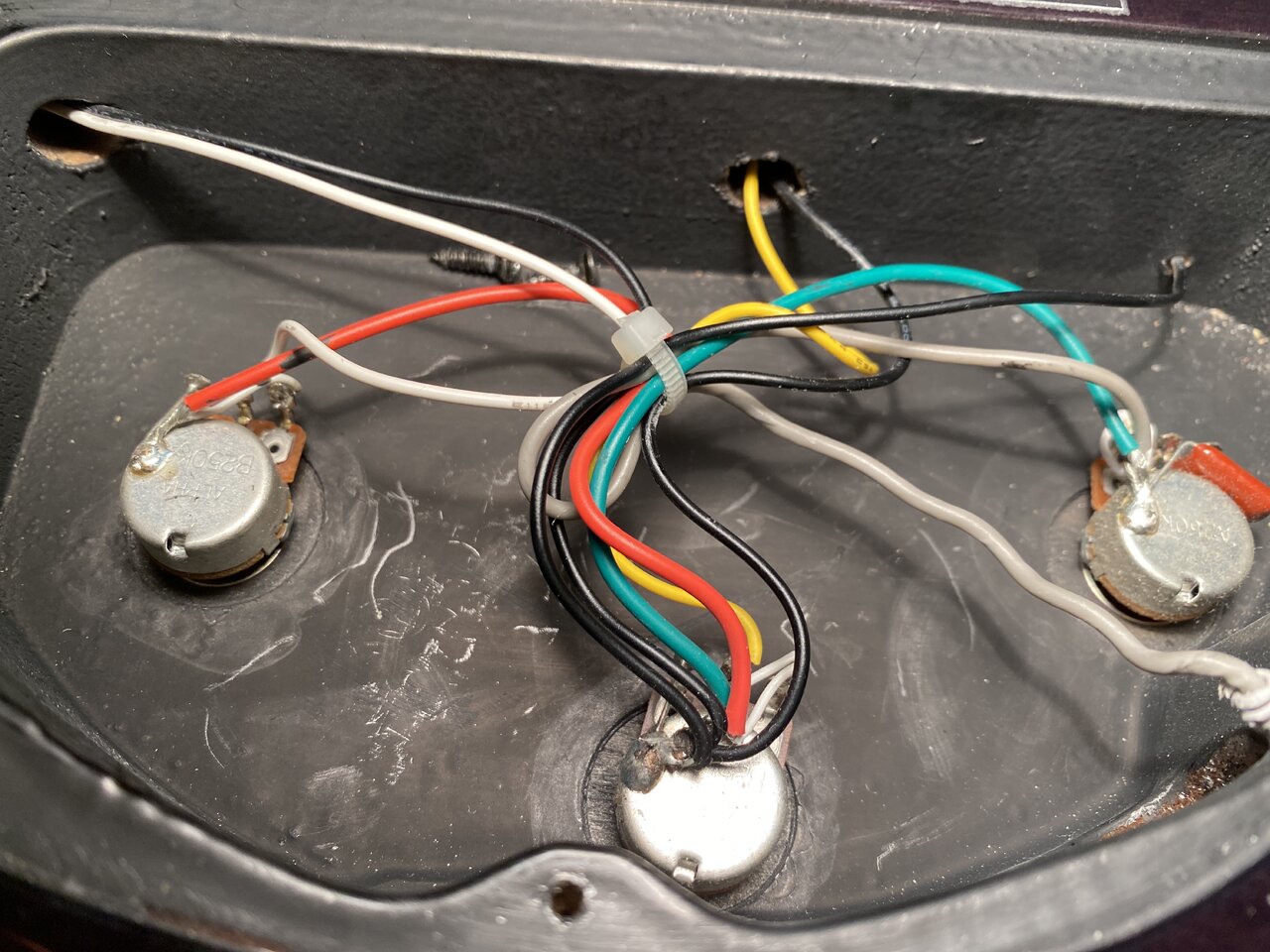

Die PDF von Cadfael Mit den Schaltplänen habe ich gefunden, nur ist dort auch überall ein zweites Kabel dran. Mhhhh
http://www.ak-line.com/medium/Bassschaltungen.pdf

Mein Bass ist ein Peavey Millenium 4 BXP und dessen Anleitung ist auch nicht Hilfreich.
Der Bass hat eine Tonblende und zwei unabhängige Pickups.

Hilfe ?! Ich hab nur den einen



[Bass_Zicke]

... wenn du dir die buchse genau anschaust , siehst du , das der metallring in der mitte der buchse einen anschluß hat .... da kommt das schwarze dranne .

an den anderen anschluss , der zu diesem innenbügel geht , das weiße .



[OkBasSue]

danke

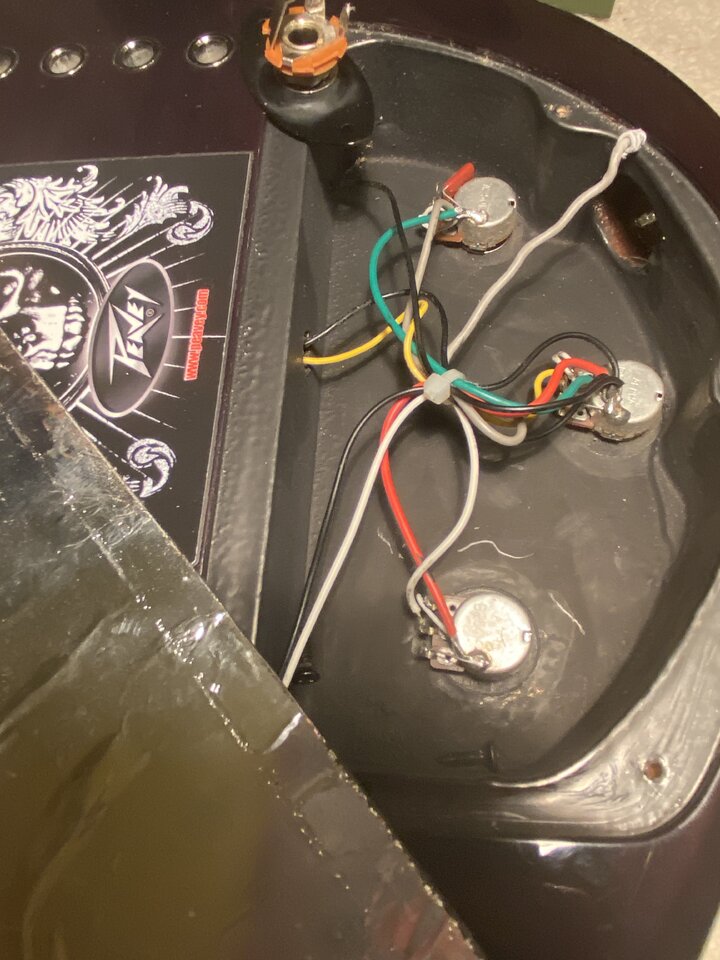

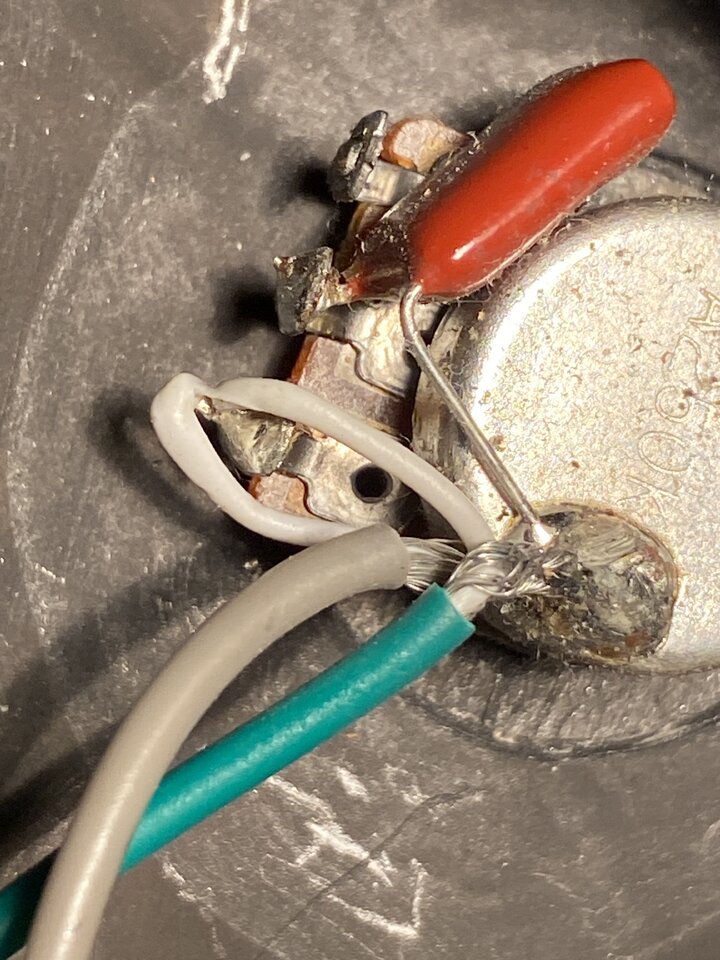

Aaber: die schwarzen sind alle an beiden Enden fest (war auf dem ersten Bild evtl. etwas verdeckt)

Einziges freies Kabel ist das weiß/graue



[Hicetea]

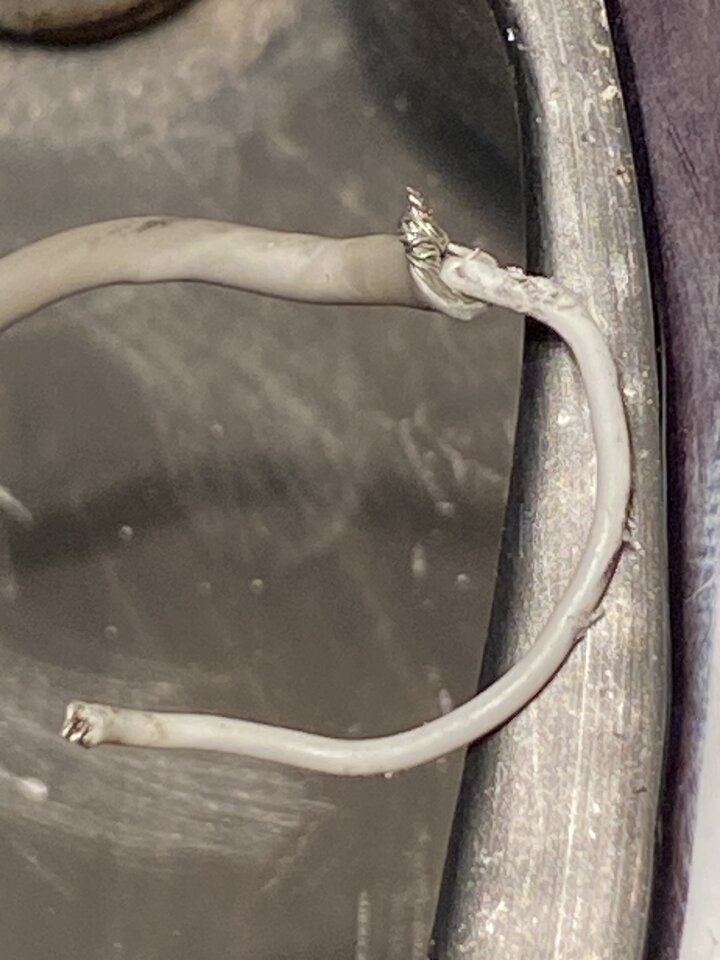

Kann es sein, dass das graue Kabel welches in der Nähe der Buchsenöffnung liegt, ein Kabel mit eigentlich zwei Kabeln ist? Vermutlich hat sich das eine Kabel um das andere gewickelt als man die Buchse versucht hat fest zu drehen und dann ist beides abgerissen.



[OkBasSue]

Tatsächlich,
Das ist ja verrückt, was es nicht alles gibt.



[Bass_Zicke]

genau

piddel das eine kabel mal auseinander ... das wird wahrscheinlich dann ein dünnes und so geflecht drumrum sein .

dann kommt das geflecht da , wo ich das schwarze gesagt hab , hinne .... also an den ring in der mitte



[OkBasSue]

Dann lass ich das mal anlöten

Lieben Dank für die schnelle Hilfe



[Hicetea]

genau

piddel das eine kabel mal auseinander ... das wird wahrscheinlich dann ein dünnes und so geflecht drumrum sein .

dann kommt das geflecht da , wo ich das schwarze gesagt hab , hinne .... also an den ring in der mitte

Genau.

Hätte auch ein Haus und Hof Elektriker sehen müssen.



[OkBasSue]

Hätte hätte - egal

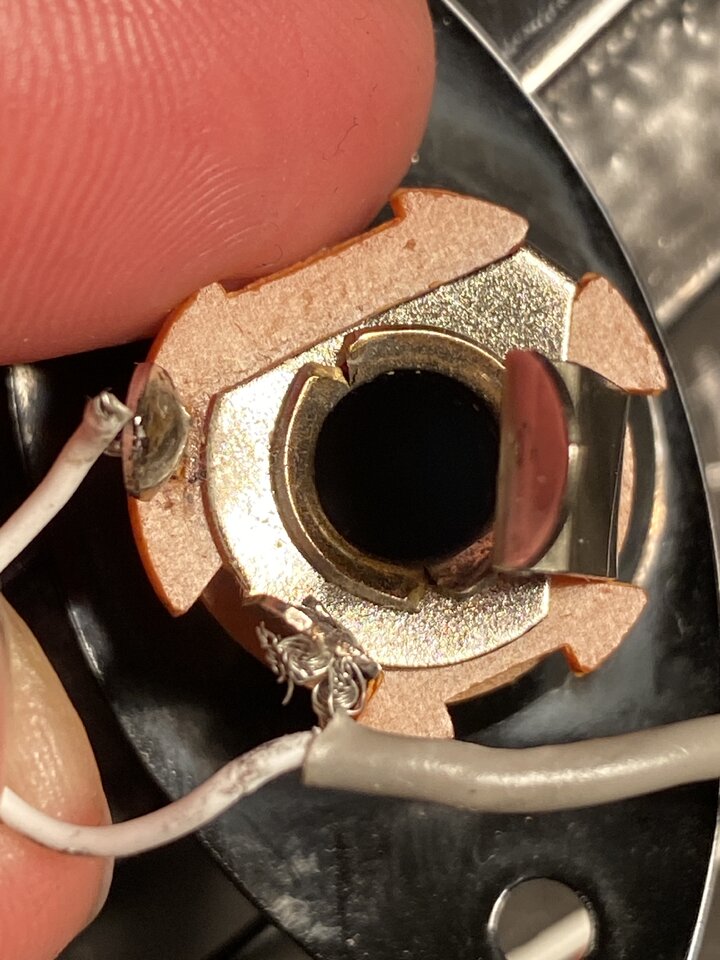

So, funktioniert wieder- dann kann ich ja doch noch was üben
