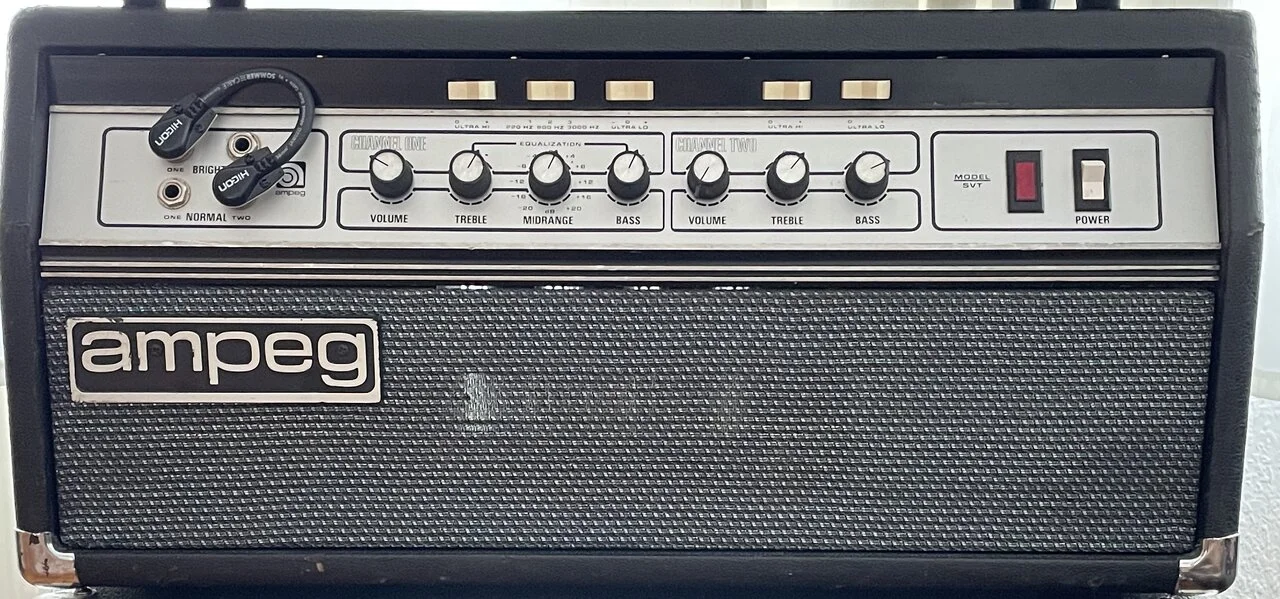

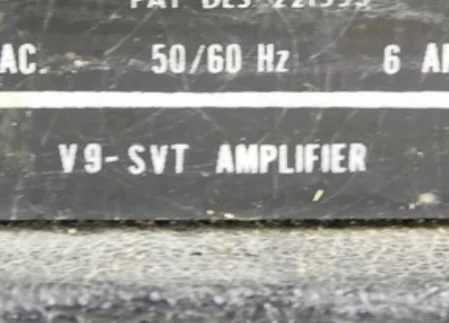

So ein Amp hat einen Fred verdient! Immerhin hat er es nicht ohne Grund in die 50TH Anniversary Bude geschafft.
Der mid-1970s Magnavox-era circuit ist der reine Hammer.
Dann aber direkt mal was ganz praktisches:
Zwei Schwachpunkte hat er nämlich. Mal abgesehen davon, das er wirklich sackschwer ist, macht er Lüfter sich beim einschalten sofort unbeliebt. Mit dem Gewicht muss man leben.

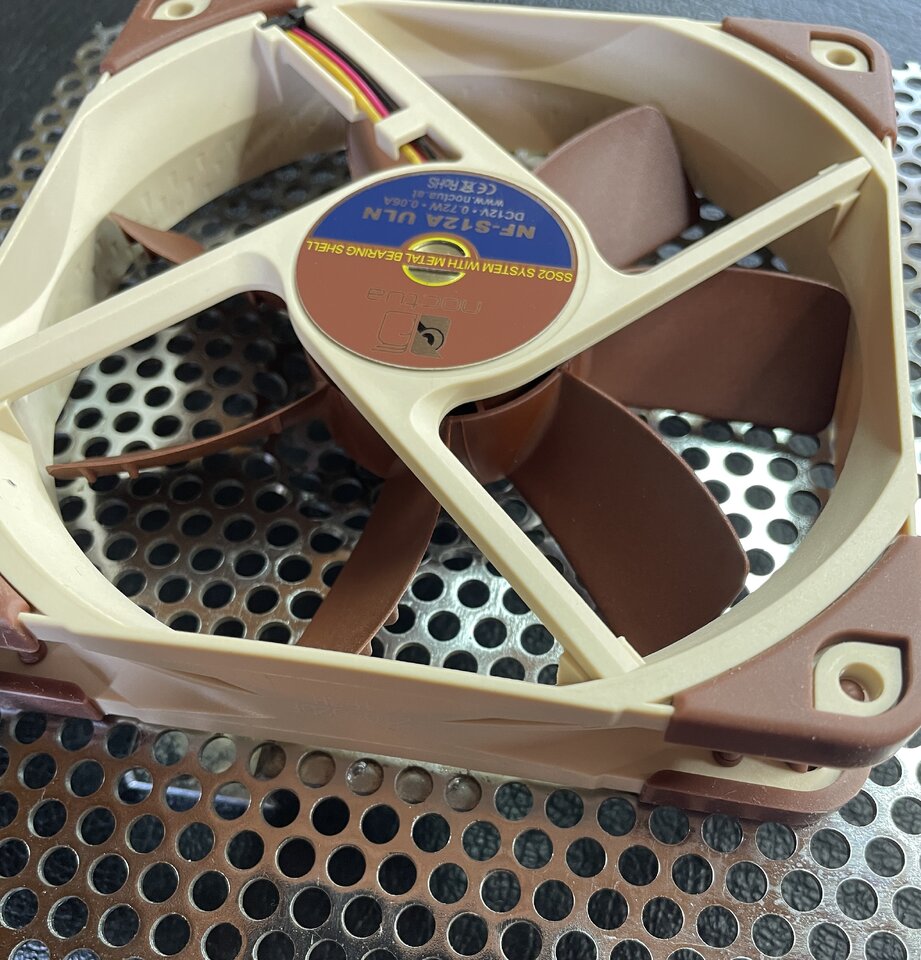

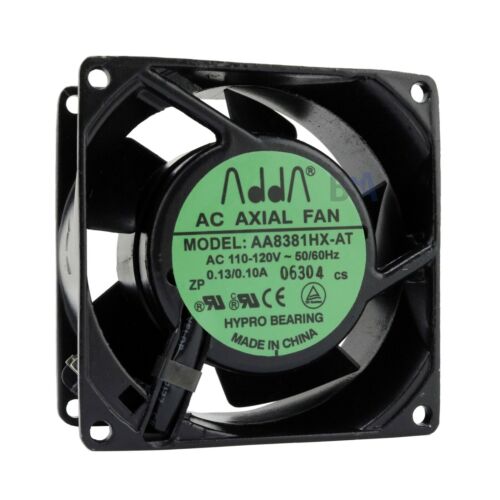

Das Problem mit dem Kravalllüfter konnte ich jetzt ohne grosse Probleme lösen. Der originale Lüfter ist ein 110V-AC Lüfter laut und brutal. Es erschließt sich nicht ansatzweise, weshalb man da so einen unkultivierten Lüfter eingebaut hat. Die Endröhren stehen und die Hitze kann frei nach oben weg. Nachdem ich den Amp jetzt schon eine zeitlang ganz ohne Lüfter betrieben habe, ohne das die Bude bedenklich warm wurde, habe ich jetzt einen Silentlüfter eingebaut. Und zwar einen NOCTUA NF-S12A ULN LÜFTER 120MM. der sorgt für satt anreichend Durchzug in der Bude und ist quasi lautlos. Die Stromversorgung konnte ich mit einem LED-Netzteil (MEAN WELL APV-8-12 SNT 8W 12V/0,67A CV) für unter 5 Euro realisieren. Das nimmt die 110V-AC gerne und liefert 12V-DC für den Lüfter.

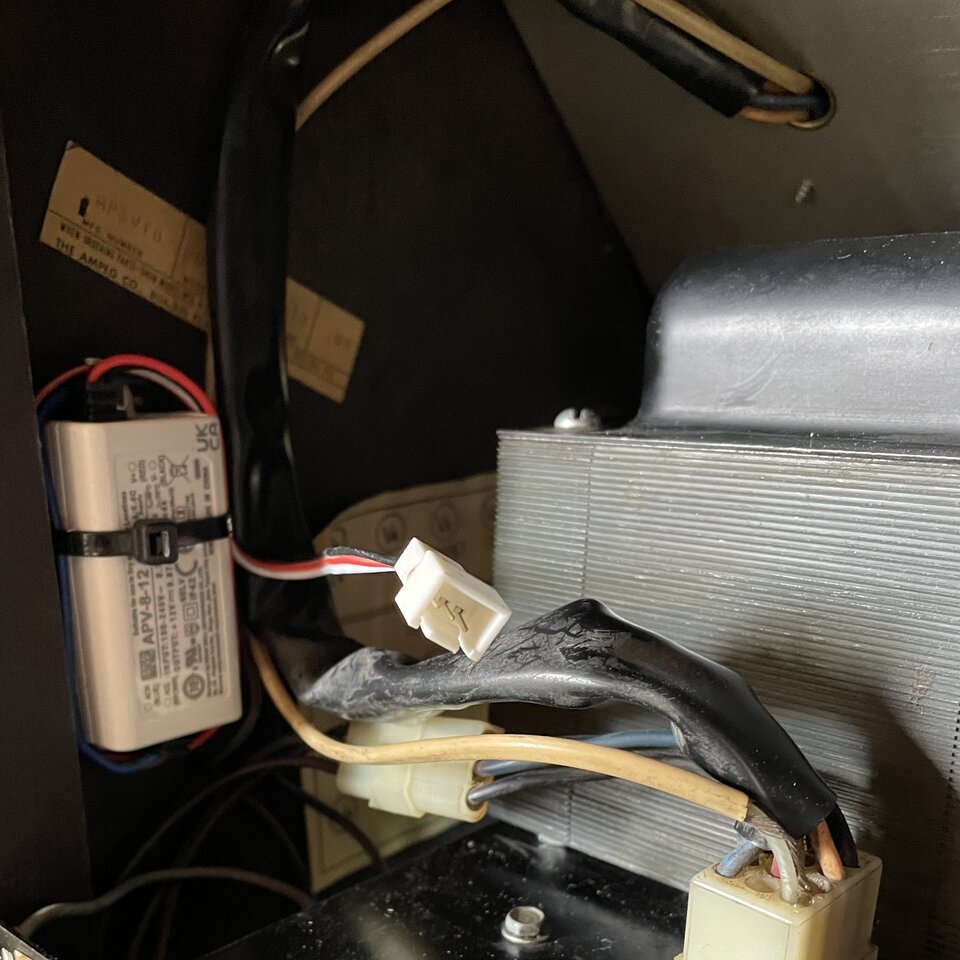

Das Netzteil kann man ohne etwas am Amp zu verbasteln mit ein wenig Schrumpfschlauch an die Stecker (3mm Steckschuhe) des Orginallüfter anbinden. Wer die passenden Steckschuhe zur Hand hat, kann es auch ganz elegant machen. ich hab nur die Kabelenden am Netzteil verzinnt und passend für die Steckschuhe am originalen Lüfteranschluß flach gefeilt. Schrumpfschlauch drum feddisch. Die restlichen Kabel und Befestigungen sine alle beim Lüfter dabei. ...halt Stop! Edit sagt ich brauchte noch ein Kabel aus meiner der Computerschrottkiste. Da war ein passender Stecker (der weiße auf dem Pic) dran, der dann auch einen vom Noctua passt. Am Ausgang des Netzteil anlöten Schrumpfschlauch drum ...jetzt feddisch

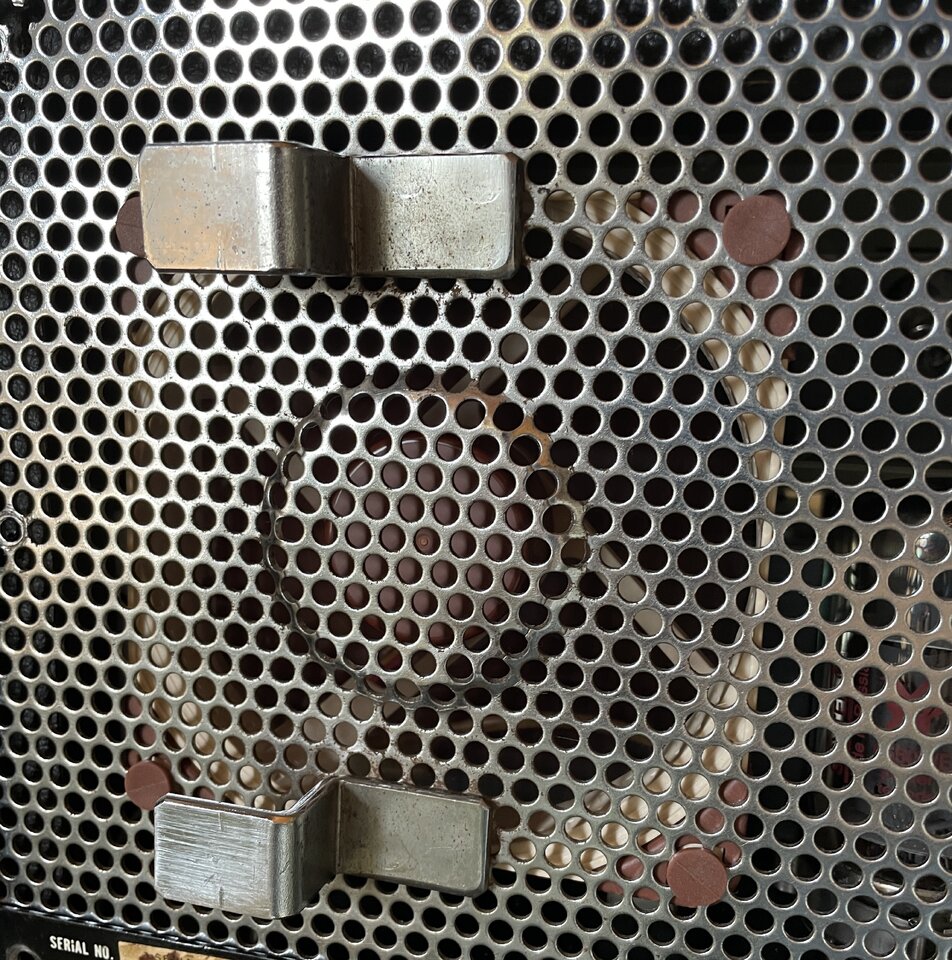

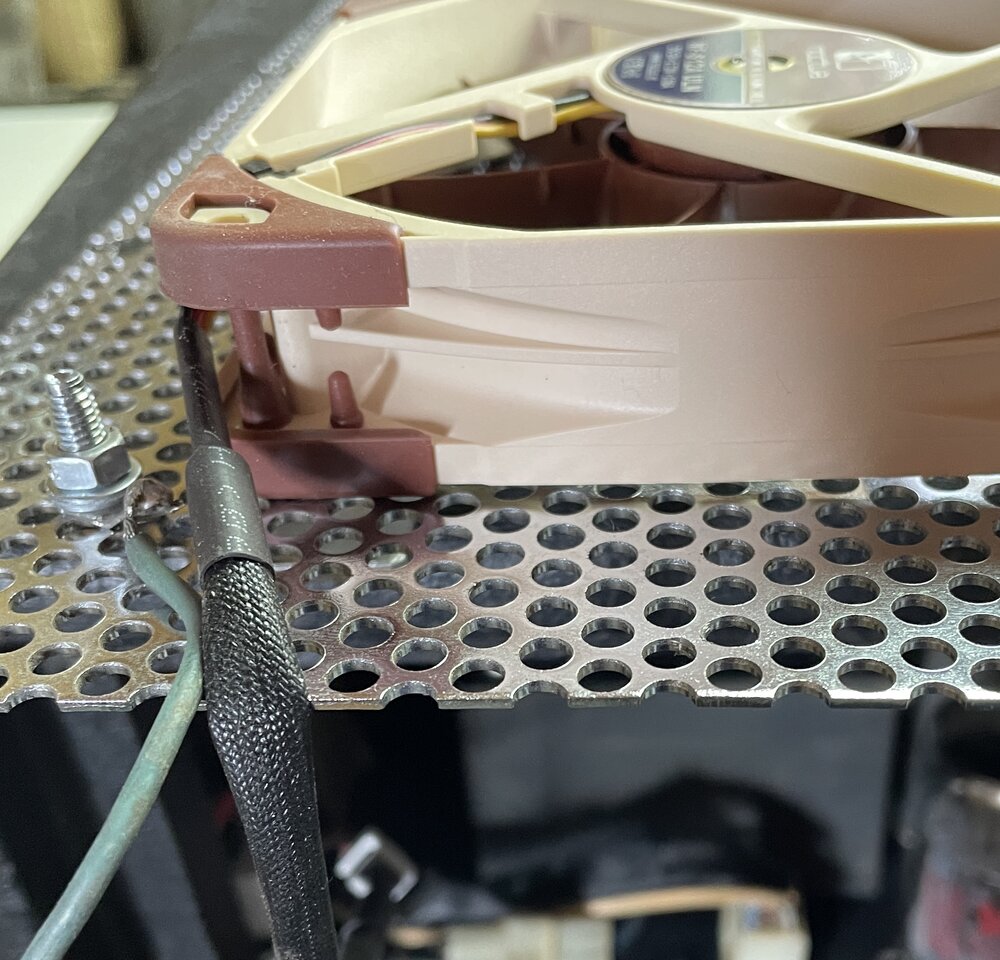

Die Gummiteile die Beim Lüfter dabei sind, passen prima um den Lüfter am Gitter zu befestigen.
Bin sehr zufrieden mit der Lösung. Viel Spass beim nachbauen. Wie gesagt verbastelt das nix am Amp und kann ohne Spuren zu hinterlassen rückgebaut werden.
